国隆边坡防护网厂环形网的型号表示方法

国隆边坡防护网厂环形网的型号表示方法

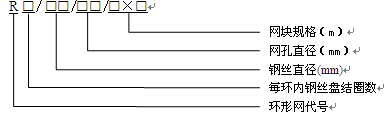

1 环形网的规格型号及其表述方法如下：

2 表示示例如下：

示例1：R5/3/250/5m×3m表示由直径为3mm的钢丝、盘结5圈，按网孔内切圆直径250mm编织成的长5m、宽3m环形网。

示例2：R7/3/300/5×3表示由直径为3mm的钢丝、盘结7圈，按网孔内切圆直径300mm编织成的长5m、宽3m的环形网。

3  网块规格以按矩形展开张紧后的外边缘边长表示，有5m×3m、5m×4m、5m×5m、5m×6m 、5m×7m等规格，其负误差不应大于50mm，正误差不应大于一个网孔直径。

4 网孔直径有250mm、300mm、350mm、400mm等规格。

 拉锚系统构件规格型号

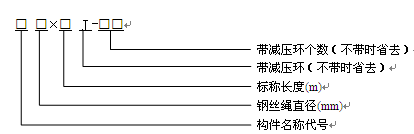

拉锚系统构件包括钢丝绳锚杆、拉锚绳、支撑绳和缝合绳。拉锚系统构件的规格型号及其表述方法如下：

    其中构件名称代号：钢丝绳锚杆—M；拉锚绳—L；支撑绳—Z；缝合绳—F。拉锚系统规格选用参见附录B。

5钢柱构件规格型号

5.1 钢柱构件包括钢柱、基座、钢柱连接件、地脚螺栓锚杆和防倾倒螺杆及连接用螺栓配件。

• 钢柱为热扎普通工字钢加工件，表面涂刷防锈漆，其规格型号及其表述方法如下：

5.2  地脚螺栓锚杆和防倾倒螺杆分别为螺纹钢筋和光圆钢筋加工件。其规格型号及其表述方法如下：

其中构件名称代号：地脚螺栓锚杆—D；防倾倒螺杆—Q。

45.3基座及连接件均为单一型号标准件，其型号分别为GS-7001和GS-7005

5.4 减压环为与其能量吸收能力和启动荷载相匹配的标准件，其型号分别为GS-8000、GS-8001和GS-8002。

5.5  表1和表2中第一列“型号”为产品名称代号，所表达的含义即为由不同网形、不同结构配置所构成的具不同功能的系统。
